帷幕牆施工準備作業有哪些?依序如何進行?


製作「帷幕牆視覺模型」目的為何?

帷幕牆視覺模型施作就像一般工程在施工前做「工法展示」一樣,建築師設計建築物外牆帷幕,實際施作時可能遭遇的問題及收頭美觀檢討,可以在視覺模型階段先把問題找出來。視覺模型鋁料形式及收頭樣式確認後,廠商才會做帷幕牆風雨試驗,風雨試驗合格後再正式生產製造。

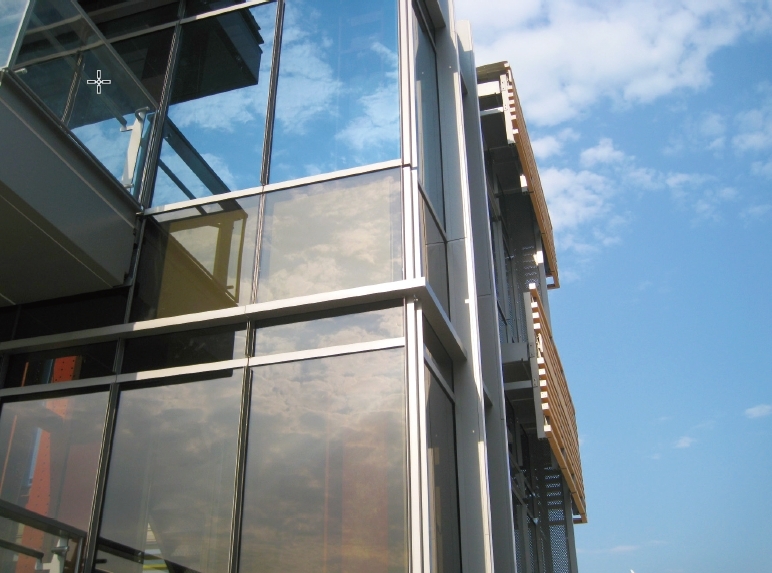

帷幕牆視覺模型組裝完成
固定基座與預埋螺栓接合情形

「帷幕牆視覺模型」何時進行?

目前台灣的建築外牆若設計帷幕牆,幾乎都會在施工前先做視覺模型,而且常在連續壁施工階段就開始做視覺模型。 因為帷幕牆型式收頭確定後,廠商還要下單去生產鋁料,完成後再做組裝視覺模型需要很長的時間,因此視覺模型施作時程上必須與工程進度配合。

「帷幕牆視覺模型」之結構體有無要求?

且視覺模型的臨時結構常會與實際建築結構一樣,若實際建築為鋼結構,那麼視覺模型結構也會採用鋼結構,這樣比照同樣規格的模型施作,與將來施工完成的情況會比較貼近。

帷幕牆視覺模型臨時鋼結構組裝
帷幕牆視覺模型組裝完成

「帷幕牆風雨試驗」如何進行?

1、活動窗、關閉、扣緊窗扣連續25次。

2、預壓,其壓力為正風壓之50%。

3、氣密性試驗。

4、第一次靜態水密性試驗。

5、第一次動態水密性試驗。

6、50%及100%正風壓之結構測試。

7、50%及100%負風壓之結構測試(含鎖固輔助繫件)。

9、活動窗、關閉、扣緊窗扣連續25次。

8、第二次靜態水密性試驗。

10、第一階段側向位移測試。

11、第三次靜態水密性試驗。

12、垂直位移測試。

13、第四次靜態水密性測試。

14、75%及150%正風壓之結構測試。

15、75%及150%負風壓之結構測試。

16、第二階段側向位移測試。

(以上程序或因測試流程設計有所不同,僅供參考)


「帷幕牆風雨試驗」主要試驗項目有哪些?

動態水密性測試─造風引擎轉動中
動態水密性測試─測試中觀察有無漏水及變位情形
動態水密性試驗後,滲漏水情形(試驗失敗)
側向位移試驗─以油壓千斤頂模擬地震層間移動,以測試位移量
側向位移測試後,固定鐵件位移的痕跡

以上內容摘自謝俊誼老師的《建築物裝修帷幕牆工程看照片輕鬆學》
